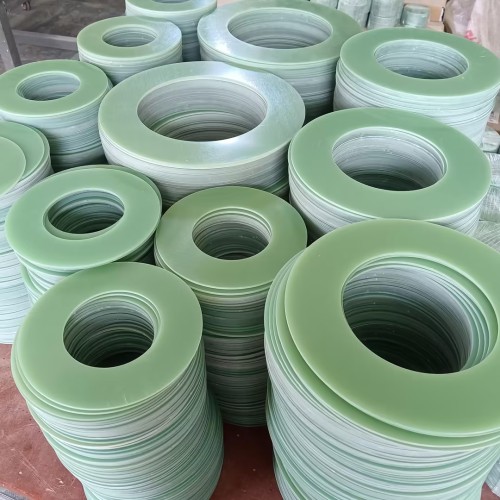

নিম্নলিখিত মানগুলি সাধারণ নির্বাচনের রেফারেন্স। চূড়ান্ত গ্রহণযোগ্যতা সম্মত স্পেসিফিকেশন এবং প্রকৃত ব্যাচ ডকুমেন্টেশনের উপর ভিত্তি করে হওয়া উচিত।| সম্পত্তি | সাধারণ G10 রেফারেন্স | কেন এটি ক্রেতার কাছে গুরুত্বপূর্ণ |
| উপাদান সিস্টেম | ইপোক্সি রজন কাচের কাপড় দিয়ে চাঙ্গা | কাঠামোগত শক্তির সাথে বৈদ্যুতিক নিরোধককে একত্রিত করে |
| স্ট্যান্ডার্ড উপাধি | NEMA LI-1 G10 | FR4, G11 বা জেনেরিক ফাইবারগ্লাস টিউবের সাথে বিভ্রান্তি রোধ করতে সাহায্য করে |
| সাধারণ কাজের-তাপমাত্রার উল্লেখ | আবেদন এবং গ্রেড সাপেক্ষে 130°C (266°F) পর্যন্ত | অপারেটিং তাপমাত্রা দীর্ঘমেয়াদী নিরোধক এবং যান্ত্রিক কর্মক্ষমতা প্রভাবিত করে |
| সাধারণ গ্লাস-ট্রানজিশন তাপমাত্রা (Tg) | 110–130°C (230–266°F) | গুরুত্বপূর্ণ যেখানে তাপ কঠোরতা বা মাত্রিক স্থিতিশীলতা কমাতে পারে |
| শিখা আচরণ | G10 সাধারণত অ শিখা-retardant হয় | যদি একটি যাচাইকৃত শিখা রেটিং প্রয়োজন হয়, FR4 বা অন্য নির্দিষ্ট গ্রেড মূল্যায়ন করা উচিত |
| সাধারণ রঙ | প্রাকৃতিক হলুদ-সবুজ বা হালকা সবুজ | উপাদান গ্রেড সনাক্ত করতে একা রং ব্যবহার করা উচিত নয় |
| সমাপ্ত ফর্ম | টিউব, হাতা, বুশিং, স্পেসার বা সিএনসি-মেশিনযুক্ত উপাদান | ফর্মটি নির্ধারণ করে কোন মাত্রা এবং সহনশীলতাগুলিকে নিয়ন্ত্রণ করতে হবে৷ |
কেন ইঞ্জিনিয়াররা জি 10 ইনসুলেটিং হাতা বেছে নেন
কাঠামোগত সমর্থন সহ বৈদ্যুতিক বিচ্ছিন্নতা
একটি পাতলা নমনীয় অন্তরক পরিবাহী অংশগুলিকে আলাদা করতে পারে, তবে এটি সর্বদা তাদের সঠিকভাবে অবস্থান করে না। একটি অনমনীয় G10 হাতা বোল্ট, শ্যাফ্ট, টার্মিনাল বা কয়েল অ্যাসেম্বলির চারপাশে একটি নিরোধক বাধা এবং যান্ত্রিক ব্যবধান উভয়ই প্রদান করতে পারে।
কাস্টম উপাদান জন্য ভাল machinability
G10 টিউব এবং পুরু-প্রাচীরের ফাঁকা অংশগুলিকে কাটা, ড্রিল করা, ঘুরানো, মিল করা এবং সমাপ্ত অংশে চামফার্ড করা যেতে পারে। এটি কাঁধ, খাঁজ, কাউন্টারবোর, ধাপযুক্ত ব্যাস বা মিলিত দৈর্ঘ্য নির্দিষ্ট করে এমন অঙ্কনের জন্য উপাদানটিকে ব্যবহারিক করে তোলে।
মাত্রিক স্থিতিশীলতা
ফিক্সচার, স্পেসার এবং সরঞ্জাম সমাবেশগুলির জন্য, মাত্রিক পুনরাবৃত্তিযোগ্যতা প্রায়শই নিরোধক কর্মক্ষমতার মতো গুরুত্বপূর্ণ। ইউনিফর্ম ল্যামিনেট নির্মাণ এবং একটি পরিষ্কারভাবে সংজ্ঞায়িত মেশিনিং প্ল্যান ফিট, ঘনত্ব এবং সমাবেশ প্রান্তিককরণের সমস্যা কমাতে সাহায্য করে।
কাগজ-ভিত্তিক ল্যামিনেটের তুলনায় কম আর্দ্রতা পরিষেবা
G10 প্রায়ই বিবেচনা করা হয় যেখানে কাগজ-ভিত্তিক ফেনোলিক হাতা স্যাঁতসেঁতে পরিষেবার জন্য অনুপযুক্ত হতে পারে বা যেখানে উচ্চতর যান্ত্রিক শক্তি প্রয়োজন। প্রকৃত কর্মক্ষমতা এখনও গ্রেড, প্রাচীর বেধ, এক্সপোজার অবস্থা এবং সমাপ্ত অংশ জ্যামিতির উপর নির্ভর করে।
G10 অন্তরণ হাতা সাধারণ অ্যাপ্লিকেশন
● বৈদ্যুতিক বুশিং: পরিবাহী ফ্রেম থেকে বোল্ট, স্টাড বা শ্যাফ্ট আলাদা করা।
● ট্রান্সফরমার এবং কয়েল অ্যাসেম্বলি: অনমনীয় ব্যবধান এবং সমর্থন প্রদান যেখানে অনুমোদিত নকশা একটি ইপোক্সি-গ্লাস ল্যামিনেটের জন্য কল করে।
● বাসবার এবং সুইচগিয়ার সমর্থন করে: পরিবাহী উপাদানগুলির মধ্যে বিচ্ছেদ বজায় রাখা।
● মোটর উপাদান: সম্মিলিত বৈদ্যুতিক এবং যান্ত্রিক চাপের সংস্পর্শে আসা অংশগুলিকে সমর্থনকারী বা বিচ্ছিন্ন করা।
● ব্যাটারি এবং পাওয়ার-ইলেক্ট্রনিক্স ফিক্সচার: পরীক্ষা, সমাবেশ বা কাঠামোগত সিস্টেমে পরিবাহী হার্ডওয়্যার আলাদা করা।
● CNC জিগস এবং ফিক্সচার: অ-পরিবাহী লোকেটিং হাতা, স্পেসার এবং পরিধান-প্রতিরোধী সমর্থন অংশ গঠন করে।
● ফাস্টেনার আইসোলেশন: বোল্ট এবং থ্রেডেড অ্যাসেম্বলির চারপাশে সরাসরি ধাতু থেকে ধাতুর যোগাযোগ প্রতিরোধ করা।
শুধুমাত্র পণ্যের নাম থেকে আবেদনের উপযুক্ততা নির্ধারণ করা যাবে না। কাজের ভোল্টেজ, ক্রমাগত এবং সর্বোচ্চ তাপমাত্রা, আর্দ্রতা, রাসায়নিক, লোড এবং ক্রীপেজের প্রয়োজনীয়তাগুলি উত্পাদনের জন্য উপাদানটি প্রকাশ করার আগে পর্যালোচনা করা উচিত।
কীভাবে ডান জি 10 হাতা নির্বাচন করবেন
1. সম্পূর্ণ মাত্রা সংজ্ঞায়িত করুন
একটি দরকারী অনুসন্ধানে হাতাটিকে ID × OD × দৈর্ঘ্য হিসাবে উল্লেখ করা উচিত। নির্ভুল অংশগুলির জন্য, সমালোচনামূলক ব্যাস, প্রাচীরের বেধ, ঘনত্ব, গোলাকারতা, চেম্ফার এবং পৃষ্ঠ-সমাপ্তির প্রয়োজনীয়তাগুলিও চিহ্নিত করুন।| তদন্ত আইটেম | তথ্য প্রদান | কারণ |
| ভিতরের ব্যাস (আইডি) | নামমাত্র আকার এবং সহনশীলতা | নিয়ন্ত্রণ একটি খাদ, অশ্বপালন বা কন্ডাকটরের উপর মাপসই |
| বাইরের ব্যাস (OD) | নামমাত্র আকার এবং সহনশীলতা | কন্ট্রোল হাউজিং বা সঙ্গম উপাদান ভিতরে মাপসই দৈর্ঘ্য |
| দৈর্ঘ্য | সমাপ্ত দৈর্ঘ্য এবং সহনশীলতা | ব্যবধান, স্ট্যাকের উচ্চতা এবং সমাবেশের ধারাবাহিকতাকে প্রভাবিত করে |
| প্রাচীর বেধ | মেশিনিং পরে ন্যূনতম গ্রহণযোগ্য প্রাচীর | যান্ত্রিক শক্তি এবং অন্তরণ দূরত্ব প্রভাবিত করে |
| জ্যামিতি | স্ট্রেইট, ফ্ল্যাঞ্জড, স্টেপড, গ্রুভড বা অঙ্কন-তৈরি | একটি স্ট্যান্ডার্ড টিউব বা CNC-মেশিনযুক্ত অংশ প্রয়োজন কিনা তা নির্ধারণ করে |
| পরিমাণ | নমুনা পরিমাণ এবং প্রত্যাশিত উত্পাদন ভলিউম | সরবরাহকারীকে একটি দক্ষ উত্পাদন পথ বেছে নেওয়ার অনুমতি দেয় |
2. প্রকৃত অপারেটিং শর্তগুলি বর্ণনা করুন৷
একটি প্রকৌশল পর্যালোচনার জন্য, ক্রমাগত এবং সর্বোচ্চ তাপমাত্রা, বৈদ্যুতিক শুল্ক, যোগাযোগ মিডিয়া এবং লোডের ধরন প্রদান করুন। যদি হাতা তেল, জল, পরিষ্কারের রাসায়নিক, কম্পন বা বারবার তাপীয় সাইকেল চালানোর সংস্পর্শে আসে, তদন্তে সেই তথ্য অন্তর্ভুক্ত করুন।
3. শিখা retardancy প্রয়োজন কিনা নিশ্চিত করুন
এটি সবচেয়ে গুরুত্বপূর্ণ স্পেসিফিকেশন চেকগুলির মধ্যে একটি। G10 সাধারণত অ শিখা-প্রতিরোধী অ্যাপ্লিকেশনের জন্য নির্বাচিত হয়। যখন প্রকল্পের জন্য একটি শিখা-প্রতিরোধী ইপোক্সি-গ্লাস ল্যামিনেটের প্রয়োজন হয় তখন FR4 হল সবচেয়ে সাধারণ পছন্দ৷ দুটি নাম অঙ্কন, উদ্ধৃতি বা ক্রয় আদেশে বিনিময়যোগ্য হিসাবে গণ্য করা উচিত নয়।
4. সমাপ্ত অংশ সহনশীলতা থেকে পৃথক উপাদান প্রয়োজনীয়তা
একটি উপাদান অনুরোধ করা গ্রেড পূরণ করতে পারে যখন একটি সমাপ্ত হাতা এখনও সমাবেশে ব্যর্থ হয় কারণ ID, OD বা ঘনত্ব স্পষ্টভাবে নিয়ন্ত্রণ করা হয়নি। অঙ্কনে কার্যকরী মাত্রা চিহ্নিত করুন এবং সাধারণ সহনশীলতা থেকে সমালোচনামূলক সহনশীলতাকে আলাদা করুন। ফিটকে প্রভাবিত করে এমন মাত্রাগুলিকে রক্ষা করার সময় এটি অপ্রয়োজনীয় মেশিনিং খরচ এড়াতে সহায়তা করে।
5. ভলিউম উত্পাদন আগে অংশ যাচাই
একটি নতুন অ্যাপ্লিকেশনের জন্য, একটি মেশিনযুক্ত নমুনা বা ছোট পাইলট ব্যাচ অ্যাসেম্বলি ফিট, বৈদ্যুতিক ছাড়পত্র এবং প্রকৃত অপারেটিং অবস্থার অধীনে আচরণ পরীক্ষা করতে ব্যবহার করা যেতে পারে। চূড়ান্ত উপযুক্ততা সর্বদা ক্রেতা দ্বারা উদ্দিষ্ট সরঞ্জাম যাচাই করা উচিত.
শুধুমাত্র রঙ বা মূল্য দ্বারা G10 এবং FR4 এর মধ্যে নির্বাচন করবেন না। অঙ্কন, প্রয়োজনীয় শিখা কর্মক্ষমতা, তাপমাত্রা এবং শেষ ব্যবহারের অনুমোদনের মানদণ্ড ব্যবহার করুন। যদি একটি পরীক্ষার প্রতিবেদন বা শংসাপত্রের প্রয়োজন হয়, তবে একটি সাধারণ বিবৃতি গ্রহণ করার পরিবর্তে সঠিক গ্রেড এবং উত্পাদন উত্সের জন্য ডকুমেন্টেশনের জন্য অনুরোধ করুন৷
সাধারণ ক্রয় ভুল
● শুধুমাত্র OD এবং দৈর্ঘ্য অনুসারে অর্ডার করা: আইডি বা সমাপ্ত প্রাচীর তখন সমাবেশের জন্য অনুপযুক্ত হতে পারে।
● ধরে নিচ্ছি G10 এবং FR4 অভিন্ন: তাদের ফ্লেম-পারফরমেন্স পজিশনিং ভিন্ন।
● গ্রেডের প্রমাণ হিসাবে রঙ ব্যবহার করা: রঙ একটি নির্ভরযোগ্য উপাদান শংসাপত্র নয়।
● সহনশীলতাগুলিকে অনির্ধারিত রেখে দেওয়া: স্ট্যান্ডার্ড টিউব সহনশীলতা একটি নির্ভুল বুশিংয়ের জন্য উপযুক্ত নাও হতে পারে।
● অপারেটিং পরিবেশকে উপেক্ষা করা: তাপমাত্রা, আর্দ্রতা, তেল এবং রাসায়নিক উপাদান নির্বাচনকে প্রভাবিত করতে পারে।
● পরিমাণ ছাড়াই চূড়ান্ত মূল্যের অনুরোধ করা: নমুনা মেশিনিং এবং পুনরাবৃত্তি উৎপাদনের জন্য বিভিন্ন প্রক্রিয়া এবং খরচ কাঠামোর প্রয়োজন হতে পারে।
● নমুনা যাচাইকরণ এড়িয়ে যাওয়া: শুধুমাত্র অঙ্কন মাত্রা প্রকৃত সমাবেশে উপযুক্ততা প্রমাণ করে না। প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
G10 কি FR4 এর মতই?
না। উভয়ই ইপোক্সি-গ্লাস ল্যামিনেট, কিন্তু G10 সাধারণত অ-শিখা-প্রতিরোধী, যখন FR4 শিখা-প্রতিরোধী কর্মক্ষমতার জন্য তৈরি করা হয়। অঙ্কন উপর গ্রেড এবং প্রয়োজনীয় সম্মতি ডকুমেন্টেশন পছন্দ নির্ধারণ করা উচিত.
একটি G10 নিরোধক হাতা উদ্ধৃত করার জন্য কি তথ্য প্রয়োজন?
G10 উপাদান উপাধি, ID, OD, দৈর্ঘ্য, সহনশীলতা, অঙ্কন, পরিমাণ এবং অপারেটিং শর্ত প্রদান করুন। তাপমাত্রা, ভোল্টেজ, লোড এবং যোগাযোগ মিডিয়া অ্যাপ্লিকেশন পর্যালোচনা করার জন্য বিশেষভাবে দরকারী।
G10 হাতা সিএনসি মেশিন করা যেতে পারে?
হ্যাঁ। G10 টিউব বা ল্যামিনেট ব্ল্যাঙ্কগুলিকে কাস্টম উপাদানগুলিতে পরিণত করা, মিল করা, ড্রিল করা, খাঁজ করা এবং চেমফার্ড করা যেতে পারে। সমালোচনামূলক সহনশীলতা এবং ডেটাম পৃষ্ঠগুলি অঙ্কনটিতে চিহ্নিত করা উচিত।
G10 এর সাধারণ কাজের তাপমাত্রা কত?
একটি সাধারণ রেফারেন্স 130°C (266°F) পর্যন্ত, কিন্তু প্রকৃত উপযুক্ততা গ্রেড, সময়কাল, লোড, পরিবেশ এবং গ্রহণযোগ্যতার প্রয়োজনীয়তার উপর নির্ভর করে। প্রযোজ্য স্পেসিফিকেশন এবং ব্যাচ ডকুমেন্টেশন ব্যবহার করে নির্বাচিত উপাদান নিশ্চিত করুন।
আমি কি ভর উৎপাদনের আগে একটি নমুনা অর্ডার করতে পারি?
অঙ্কন, উপাদান, মাত্রা এবং প্রয়োগের শর্তগুলি পর্যালোচনা করার পরে নমুনা বা ছোট-ব্যাচ মেশিনিং নিয়ে আলোচনা করা যেতে পারে। একটি পাইলট অংশ সুপারিশ করা হয় যখন উপযুক্ত বা অপারেটিং অবস্থা গুরুতর হয়।
