পরিকল্পনা
● টেলিকম সরঞ্জামগুলিতে অন্তরণ অংশগুলি কেন গুরুত্বপূর্ণ
● সাধারণ FR4 শীট উপাদান
● কি ক্রেতাদের নিশ্চিত করা উচিত
●কীভাবে একটি RFQ প্রস্তুত করবেন
● কাস্টম যোগাযোগ অংশ জন্য FAQ
কেন যোগাযোগ ক্যাবিনেটের স্থিতিশীল নিরোধক অংশ প্রয়োজন
টেলিকম ক্যাবিনেট, নেটওয়ার্ক সিস্টেম, পাওয়ার মডিউল এবং ডেটা ইকুইপমেন্ট সীমিত জায়গায় বোর্ড, সংযোগকারী, তার, টার্মিনাল, সেন্সর এবং ধাতব ফ্রেমগুলিকে একত্রিত করে। ইনসুলেশন প্লেট, স্পেসার, বাধা এবং সমর্থন তাদের আলাদা এবং অবস্থানে রাখতে সাহায্য করে।

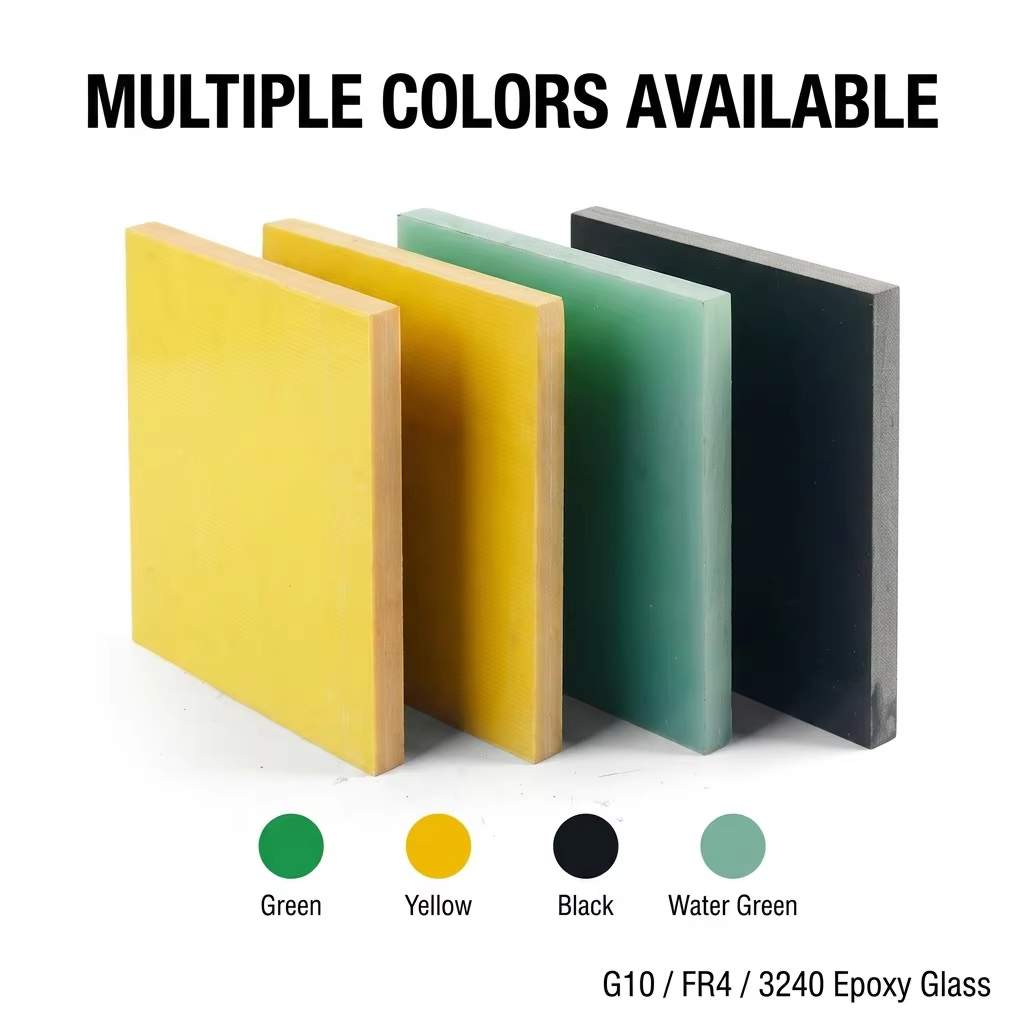

FR4 শীটকে প্রায়শই এই ধরনের অংশগুলির জন্য বিবেচনা করা হয় কারণ এটি বৈদ্যুতিক নিরোধক, দৃঢ়তা এবং ব্যবহারিক মেশিনিং ক্ষমতাকে একত্রিত করে। বোনা গ্লাস ফ্যাব্রিক এবং ইপোক্সি রজন থেকে তৈরি, এটি একটি শীট, কাটা প্যানেল, স্ট্রিপ, স্পেসার, বা CNC মেশিনযুক্ত উপাদান হিসাবে সরবরাহ করা যেতে পারে।
সমাপ্ত অংশ মন্ত্রিসভা মাপসই করা আবশ্যক, অঙ্কন মেলে, এবং সমর্থন নির্ভরযোগ্য সমাবেশ।
সাধারণ টেলিকম অংশ
FR4 শীট প্রক্রিয়া করা যেতে পারে:
●বোর্ড মাউন্ট প্লেট
● সংযোগকারী সমর্থন প্লেট
● তারের বিভাজক
● টার্মিনাল সমর্থন ব্লক
● নিরোধক বাধা
●স্পেসার ওয়াশার
●মন্ত্রিসভা পার্টিশন
●CNC মেশিন বন্ধনী
একটি বোর্ড প্লেটের সঠিক গর্ত, একটি তারের বিভাজক ম্যাচিং স্লট এবং একটি সংযোগকারী সমর্থন নিয়ন্ত্রিত প্রান্তিককরণের প্রয়োজন হতে পারে। গুরুত্বপূর্ণ বৈশিষ্ট্য চিহ্নিত করুন।
ক্রেতাদের কি নিশ্চিত করা উচিত?
অংশের কাজ দিয়ে শুরু করুন: একটি বোর্ড ধরে রাখা, একটি সংযোগকারীকে সমর্থন করা, তারের গাইড করা, ধাতু আলাদা করা, বা পাওয়ার মডিউল বা ফ্যানের কাছে ফিটিং করা। এটি বেধ, আকার, গর্ত, স্লট, সহনশীলতা এবং প্রান্তগুলিকে প্রভাবিত করে।
একটি পরিষ্কার FR4 শীট RFQ এর অন্তর্ভুক্ত হওয়া উচিত:
● বেধ
● সমাপ্ত মাত্রা
●পরিমাণ
● অঙ্কন, CAD ফাইল, বা নমুনা ফটো
●গর্ত এবং স্লট বিবরণ
● সমালোচনামূলক সহনশীলতা
● সমাবেশ অবস্থান
● কাজের শর্ত
● ডেলিভারি দেশ
অংশটি একটি প্রোটোটাইপ, প্রতিস্থাপন বা পুনরাবৃত্তি উৎপাদনের জন্য কিনা তা উল্লেখ করুন, কারণ পরিমাণ এবং পরিদর্শনের প্রয়োজন ভিন্ন হতে পারে।
কেন ক্লিয়ারেন্স এবং তারের রাউটিং ব্যাপার
কমিউনিকেশন ক্যাবিনেটের প্রায়ই বোর্ড, সংযোগকারী, তার, পাওয়ার মডিউল এবং ফ্রেমের দেয়ালের চারপাশে সীমিত স্থান থাকে। একটি পুরু প্লেট ক্লিয়ারেন্স কমাতে পারে, একটি ভুল জায়গায় গর্ত মাউন্টিংকে প্রভাবিত করতে পারে এবং দুর্বল সারিবদ্ধতা ধীর ইনস্টলেশনকে প্রভাবিত করে।
যখনই সম্ভব একটি অঙ্কন পাঠান। যদি কোনটিই না থাকে, চিহ্নিত ফটো, পরিমাপ বা একটি শারীরিক নমুনা প্রদান করুন। মাউন্টিং, ক্লিয়ারেন্স এবং তারের রাউটিং নিয়ন্ত্রণ করে এমন মাত্রা চিহ্নিত করুন।
তারপর সরবরাহকারী আপনার কাঁচা শীট, কাট-টু-সাইজ উপাদান, বা সমাপ্ত CNC অংশগুলির প্রয়োজন কিনা তা পর্যালোচনা করতে পারে।
পৃষ্ঠ এবং প্রান্ত প্রয়োজনীয়তা
একটি পরিষ্কার পৃষ্ঠ গুরুত্বপূর্ণ হতে পারে যখন অংশটি একটি বোর্ড, সংযোগকারী, তার, বা ক্যাবিনেটের দেয়ালে স্পর্শ করে। Deburred বা chamfered প্রান্ত ইনস্টলেশন এবং রক্ষণাবেক্ষণের সময় পরিচালনার উন্নতি করতে পারে।
সরবরাহকারীকে বলুন যে অংশটি পরিদর্শন করা হবে, প্রায়শই পরিচালনা করা হবে বা পাঠানো হবে।
কিভাবে Xiongyihua কাস্টম FR4 অংশ সমর্থন করে
Xiongyihua FR4 শীট, কাট-টু-সাইজ প্যানেল এবং CNC মেশিনযুক্ত নিরোধক অংশ সরবরাহ করে। অঙ্কন, নমুনা এবং ফটোগুলি কাস্টম উপাদানগুলি পর্যালোচনা করতে সহায়তা করে।
একটি দ্রুত উদ্ধৃতির জন্য, বেধ, মাত্রা, পরিমাণ, অঙ্কন, প্রয়োগ, সহনশীলতা, এবং বিতরণ দেশ পাঠান।
FAQ
1. FR4 শীট কি টেলিকম ক্যাবিনেটে ব্যবহার করা যেতে পারে?
এটি নকশা পর্যালোচনার পরে নির্বাচিত বোর্ড প্লেট, সমর্থন, স্পেসার, বাধা এবং তারের বিভাজকগুলির জন্য উপযুক্ত হতে পারে।
2. FR4 শীট কি যোগাযোগ সংযোগকারীকে সমর্থন করতে পারে?
নকশা, প্রান্তিককরণ, বেধ, এবং কাজের অবস্থা উপযুক্ত হলে এটি কাস্টম সংযোগকারী সমর্থনের জন্য উপযুক্ত হতে পারে।
3. টেলিকম RFQ-এর জন্য আমার কী পাঠাতে হবে?
বেধ, মাত্রা, পরিমাণ, অঙ্কন, গর্ত, স্লট, সহনশীলতা, অ্যাপ্লিকেশন, এবং বিতরণ দেশ পাঠান।
4. একটি সরবরাহকারী একটি নমুনা থেকে কাজ করতে পারেন?
প্রায়ই, হ্যাঁ. ফটো, পরিমাপ এবং একটি নমুনা সাহায্য করতে পারে।
5. কেন প্রান্তের বিবরণ গুরুত্বপূর্ণ?
ডিবারড বা চ্যামফার্ড প্রান্তগুলি হ্যান্ডলিং, ফিট এবং কাছাকাছি তার বা সংযোগকারীর সাথে যোগাযোগ উন্নত করতে পারে।
