রূপরেখা
●কেন আলোর সরঞ্জামগুলিতে অন্তরণ অংশগুলি গুরুত্বপূর্ণ
● সাধারণ FR4 শীট উপাদান
● কি ক্রেতাদের নিশ্চিত করা উচিত
●কীভাবে একটি RFQ প্রস্তুত করবেন
● কাস্টম আলো অংশ জন্য FAQ
কেন শিল্প আলো নিরোধক সমর্থন প্রয়োজন?
ইন্ডাস্ট্রিয়াল লাইটিং সিস্টেম, এলইডি ড্রাইভার, কন্ট্রোল বক্স এবং পাওয়ার ইউনিটে সীমিত জায়গায় বোর্ড, টার্মিনাল, তার, উষ্ণ অংশ এবং ধাতব হাউজিং থাকে। বাধা, স্পেসার, সাপোর্ট প্লেট এবং বিভাজক তাদের আলাদা এবং অবস্থানে রাখতে সাহায্য করে।
FR4 শীটকে প্রায়শই এই ধরনের অংশগুলির জন্য বিবেচনা করা হয় কারণ এটি বৈদ্যুতিক নিরোধক, দৃঢ়তা এবং ব্যবহারিক মেশিনিং ক্ষমতাকে একত্রিত করে। বোনা গ্লাস ফ্যাব্রিক এবং ইপোক্সি রজন থেকে তৈরি, এটি একটি শীট, কাটা প্যানেল, স্ট্রিপ, স্পেসার, বা CNC মেশিনযুক্ত উপাদান হিসাবে সরবরাহ করা যেতে পারে।
সমাপ্ত অংশ হাউজিং মাপসই করা আবশ্যক, অঙ্কন মেলে, এবং স্যুট অপারেটিং অবস্থার.
সাধারণ আলোর অংশ

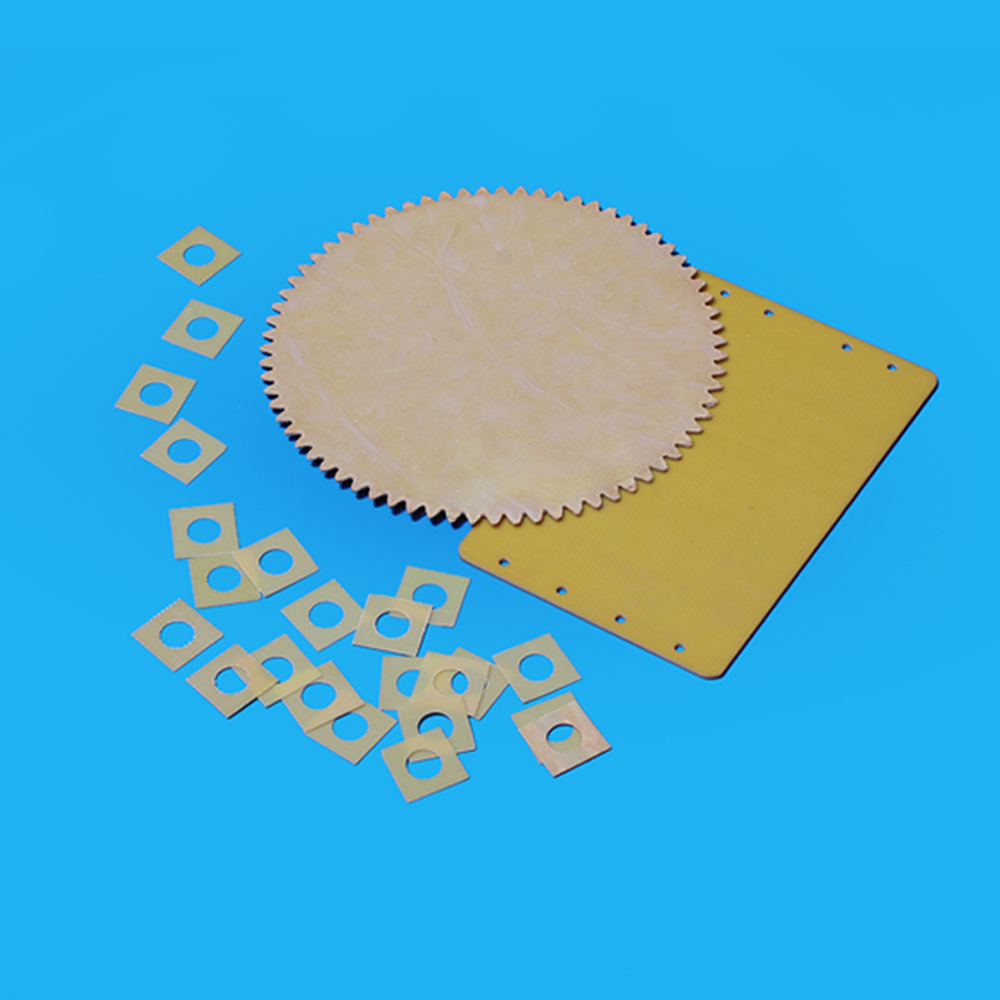

FR4 শীট প্রক্রিয়া করা যেতে পারে:
●LED ড্রাইভার অন্তরণ বাধা
● টার্মিনাল সমর্থন প্লেট
● তারের বিভাজক
●বোর্ড মাউন্ট প্লেট
●স্পেসার ওয়াশার
● সেন্সর সমর্থন অংশ
● কন্ট্রোল বক্স পার্টিশন
●CNC মেশিন বন্ধনী
একটি বাধা সঠিক আকার, একটি সমর্থন প্লেট সুনির্দিষ্ট গর্ত, এবং একটি স্পেসার নিয়ন্ত্রিত বেধ প্রয়োজন হতে পারে। গুরুত্বপূর্ণ ক্লিয়ারেন্স বৈশিষ্ট্য চিহ্নিত করুন.
ক্রেতাদের কি নিশ্চিত করা উচিত?
অংশের কাজ দিয়ে শুরু করুন: একটি টার্মিনালকে সমর্থন করা, একটি ড্রাইভার বোর্ড ধরে রাখা, একটি তারের গাইড করা, ধাতু আলাদা করা, বা একটি আলোর আবাসন লাগানো। এটি বেধ, আকার, গর্ত, স্লট, সহনশীলতা এবং প্রান্তগুলিকে প্রভাবিত করে।
একটি পরিষ্কার FR4 শীট RFQ এর অন্তর্ভুক্ত হওয়া উচিত:
● বেধ
● সমাপ্ত মাত্রা
●পরিমাণ
● অঙ্কন, CAD ফাইল, বা নমুনা ফটো
●গর্ত এবং স্লট বিবরণ
● সমালোচনামূলক সহনশীলতা
● সমাবেশ অবস্থান
● কাজের শর্ত
● ডেলিভারি দেশ
অংশটি একটি প্রোটোটাইপ, প্রতিস্থাপন বা পুনরাবৃত্তি উৎপাদনের জন্য কিনা তা উল্লেখ করুন, কারণ পরিমাণ এবং পরিদর্শনের প্রয়োজন ভিন্ন হতে পারে।
কেন তাপ এবং ক্লিয়ারেন্স ব্যাপার
LED ড্রাইভার এবং পাওয়ার ইউনিটগুলিতে উষ্ণ উপাদান, তাপ সিঙ্ক, তারগুলি এবং কমপ্যাক্ট দেয়াল অন্তর্ভুক্ত থাকতে পারে। একটি পুরু প্লেট ক্লিয়ারেন্স কমাতে পারে, একটি ভুল জায়গায় গর্ত মাউন্টিংকে প্রভাবিত করে এবং দুর্বল প্রান্তিককরণের সামঞ্জস্য প্রয়োজন।
যেকোনো তাপমাত্রা বা সরঞ্জামের স্পেসিফিকেশন শেয়ার করুন। অনুপলব্ধ হলে, অংশের অবস্থান এবং অপারেটিং প্যাটার্ন বর্ণনা করুন।
যখনই সম্ভব একটি অঙ্কন পাঠান। যদি কোনটিই না থাকে, চিহ্নিত ফটো, পরিমাপ বা একটি শারীরিক নমুনা প্রদান করুন। ফিট, ব্যবধান এবং তারের রাউটিং নিয়ন্ত্রণ করে এমন মাত্রা সনাক্ত করুন।
পৃষ্ঠ এবং প্রান্ত প্রয়োজনীয়তা
একটি পরিষ্কার পৃষ্ঠ গুরুত্বপূর্ণ হতে পারে যখন অংশটি ড্রাইভার বোর্ড, টার্মিনাল, সংযোগকারী বা হাউজিং প্রাচীর স্পর্শ করে। ডিবারড বা চ্যামফার্ড প্রান্তগুলি সমাবেশ এবং রক্ষণাবেক্ষণের সময় পরিচালনার উন্নতি করতে পারে।
সরবরাহকারীকে বলুন যে অংশটি পরিদর্শন করা হবে, প্রায়শই পরিচালনা করা হবে বা দূরে পাঠানো হবে।
কিভাবে Xiongyihua কাস্টম FR4 অংশ সমর্থন করে
Xiongyihua শিল্প আলো এবং বৈদ্যুতিক সরঞ্জাম ক্রেতাদের জন্য FR4 শীট, কাট-টু-সাইজ প্যানেল এবং CNC মেশিনযুক্ত নিরোধক অংশ সরবরাহ করে। অঙ্কন, নমুনা এবং ফটোগুলি কাস্টম উপাদানগুলি পর্যালোচনা করতে সহায়তা করে।
একটি দ্রুত উদ্ধৃতির জন্য, বেধ, মাত্রা, পরিমাণ, অঙ্কন, প্রয়োগ, সহনশীলতা, এবং ডেলিভারি দেশ পাঠান।
FAQ
1. FR4 শীট LED ড্রাইভার সরঞ্জাম ব্যবহার করা যেতে পারে?
এটি নকশা পর্যালোচনার পরে নির্বাচিত বাধা, সমর্থন, স্পেসার এবং টার্মিনাল অংশগুলির জন্য উপযুক্ত হতে পারে।
2. FR4 শীট কি উষ্ণ LED পাওয়ার উপাদানগুলির কাছে ব্যবহার করা যেতে পারে?
উপযুক্ততা ডিজাইন, মাউন্টিং, ক্লিয়ারেন্স, বেধ এবং অপারেটিং অবস্থার উপর নির্ভর করে।
3. আলোর অংশের RFQ-এর জন্য আমার কী পাঠাতে হবে?
বেধ, মাত্রা, পরিমাণ, অঙ্কন, গর্ত, স্লট, সহনশীলতা, অ্যাপ্লিকেশন, এবং বিতরণ দেশ পাঠান।
4. কেন ক্লিয়ারেন্স এবং গর্ত অবস্থান গুরুত্বপূর্ণ?
তারা ব্যবধান, মাউন্টিং, প্রান্তিককরণকে প্রভাবিত করে এবং আলোর আবাসনের ভিতরে ফিট করে।
5. একটি সরবরাহকারী একটি নমুনা থেকে কাজ করতে পারেন?
প্রায়ই, হ্যাঁ. ফটো, পরিমাপ এবং একটি নমুনা সাহায্য করতে পারে।
